Finalmente um Standard no MIDI via MIni-Jack (TRS)

23 August 2018

distribucion

Nos últimos anos temos visto um claro aumento de dispositivos com saídas/entradas Mini-jack para comunicação, a razão é óbvia, economía de espaço e utilização de um formato de conector bastante mais comum, e consequente mais disponível (tradução: mais barato). Apesar de tudo e em particular da idade avançada do Protocolo Midi, os habituais 5 pinos continuam a ser vistos como a "melhor" opção.

Mas esta percepção deve-se em muito ao facto de quase sempre nos vermos obrigados a ter de usar um adaptador de mini-jack para Din de 5 Pinos fêmea. O que introduz mais um cabo, e adaptador, que temos de nos preocupar em não perder.
Quando o standard do MIDI foi definido estas ligações de 5 pinos eram a mais comuns pois um simples cabo podia passar o sinal esquerdo e direito para ambos (entrada e saída num só cabo) os lados ou seja 4 conectores +1 para a terra!
Claro que passadas decadas já não é assim tão comum, e talvez á excepção do DMX para a iluminação é um formato que naturalmente sai mais caro de produzir.

Tanto mais que no caso do MIDI só se usam apenas 3 desses mesmos Pinos.
Hoje o mercado clama por portabilidade e simplicidade, e enquanto sonhamos com comunicação wireless, com auto reconhecimento e auto configuração, a realidade presente é cada vez mais instrumentos com MIDI em MINI-Jack, MAS é aqui talvez o ponto mais importante desta questão. Porquê?

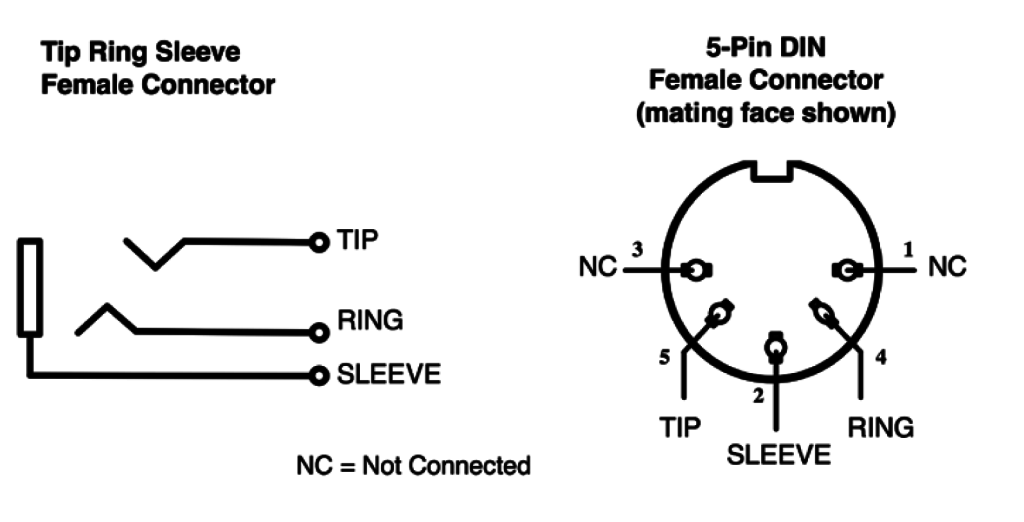

Porque apesar de uma presença cada vez maior não existe um Standard em como fazer a correspondência entre os 3 Pinos do TRS (Tip, Ring, Sleeve - ponta, anel, manga) e os correspondentes 3 dos 5 pinos existentes na ficha standard MIDI.

Isto significa que temos empresas a usar diferentes configurações como por exemplo a Arturia e a Korg.
Não sabemos como foi decidido (moeda ao ar?? ahahah) mas para já parece que o formato que ficou defenido como aquele que se deverá seguir de futuro é o que estava em uso pela Roland e Korg, pelo que é provavel que todas as marcas de futuro sigam este Protocolo Oficial.

O que a médio prazo poderá querer dizer que ligar entre instrumentos possa ser feito com o mesmo cabo que usamos para os vulgares auscultadores (sem microfone), o que certamente facilitará bastante as coisas visto serem cabos muito comuns e baratos. Até porque também pode permitir todo o tipo de ligações com 3 pinos (eventualmente XLR, JACK TRS por exemplo)...
